詳細介紹
說明書

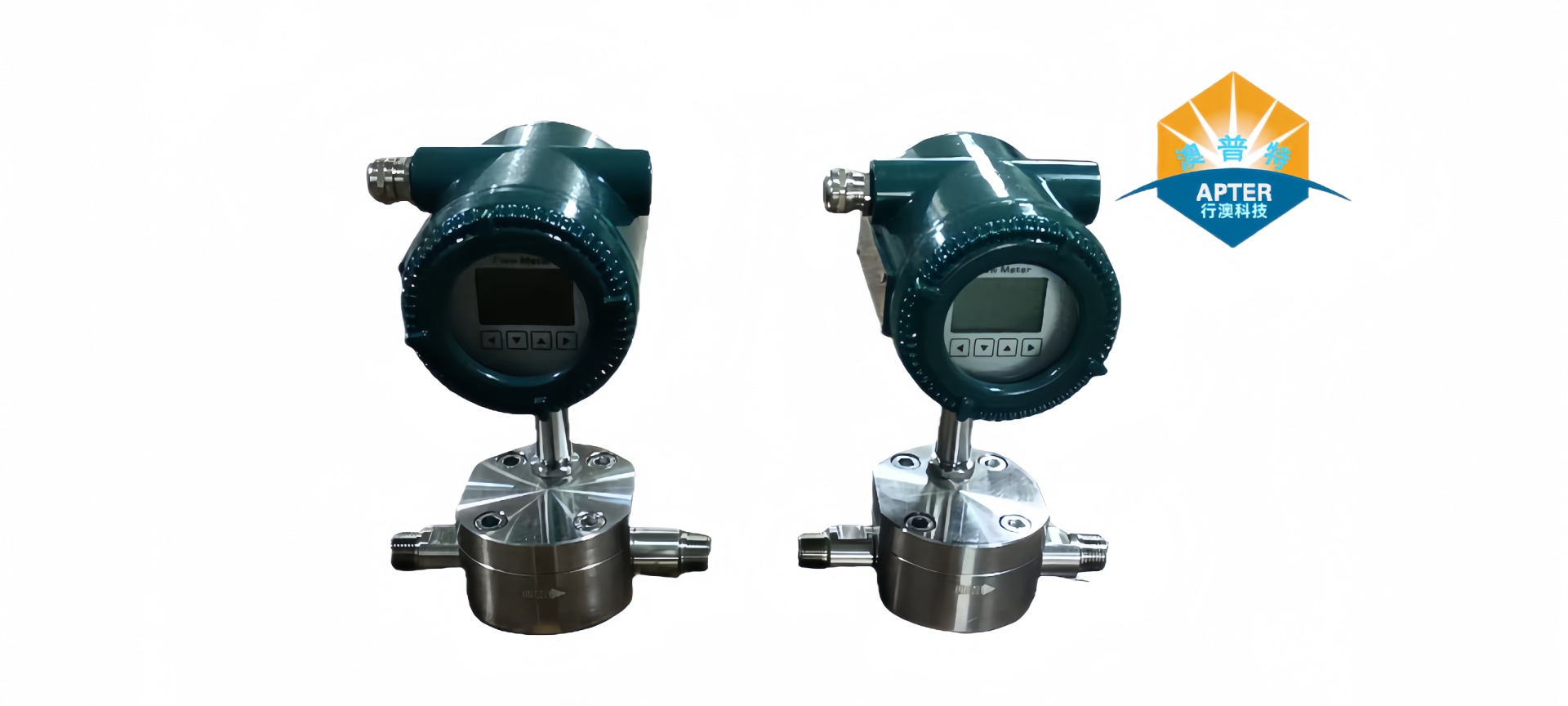

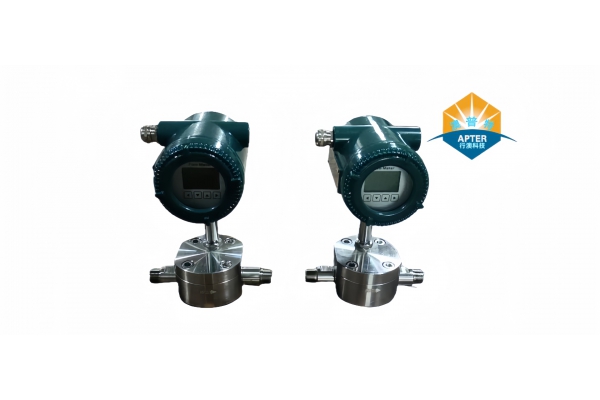

1.XALD系列圓齒輪流量計概述
是一種新型容積式流量計，也叫福達流量計，用于精密的連續或間斷的測量管道中液體的流量或瞬間流量，適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量，微小流量即可準確計量。
2.XALD系列圓齒輪流量計工作原理與結構
流量計腔體內有一對互相嚙合的齒輪作為轉子，兩個齒輪與腔體可以分別構成一個固定的體積，稱為標準容積、流量就是通過計算一定時間內來流通過標準容積的個數來計量。
齒輪流量計結構原理圖
3.XALD系列圓齒輪流量計特點
·流量測量與流體的流動狀態無關；
·粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此被測介質的粘度愈大，泄漏誤差你愈小，對測量愈有利。
·齒輪流量計計量精度高，適用于高粘度介質流量和測量，但不適用于含有固體顆粒的流體，需加裝過濾器。如介質中夾雜有氣體，也會引起測量誤差。
·體積小、重量輕、運行時振動噪聲小，可測量粘度高達10000pa.s的流體。計量精度為0.5級、0.2級。測量范圍寬最高可達50：1
·有通用型、高壓型、食品型等多種，適用于各種清潔液體的微小流量測量。
4.XALD系列圓齒輪流量計技術參數
（一）儀表參數
型號 | 流量范圍L/h | 壓力等級 mpa | 材質 | 連接 方式 | 介質粘度 Pa.s | 溫度 ℃ | |
0.5級 | 0.2級 | ||||||
LE-01 | 30-300 | 30-300 | 1.6 2.5 4.0 6.3 10.0 25 42 | 304 316 | 螺紋 法蘭 卡箍 | 0～10000 | 0～200 |
LE-01 | 60-600 | 70-700 | |||||
LE-01 | 100-1000 | 150-1500 | |||||
LE-01 | 200-2000 | 200-2000 | |||||
LE-01 | 500-5000 | 500-5000 | |||||
（二）使用環境
溫度-20℃～+50℃ 濕度5%～95% 氣壓85kpa～106kpa
（三）電氣指標
1.供電：內電源3.6V鋰電池，功耗＜1mw；外電源12VDC～24VDC,功耗＜2w；
2.輸出方式：脈沖、電流、RS485Mudbus 、Hart協議 等；
外形尺寸
5.XALD系列圓齒輪流量計安裝方式
任意方向、前段無需直管段。如有雜質，需加裝過濾器
6.XALD系列圓齒輪流量計型號編碼
基本 型號 | 1 | 2 | 3 | 4 | 說明 |
計數器 | 公稱 壓力 | 材質 | 準確度 | ||
LE-01 | 福達式流量計 | ||||
Ⅰ | Ⅰ型 | ||||
Ⅱ | Ⅱ型 | ||||
Ⅲ | Ⅲ型 | ||||
1.6～42 | 公稱壓力1.6～42mpa | ||||
C304 | 轉子為304不銹鋼 | ||||
C316 | 轉子為316不銹鋼 | ||||
0.5 | 0.5級 | ||||
0.2 | 0.2級 |
