                                                                  說明書

1.XALD系列圓齒輪流量計概述

是一種新型容積式流量計，也叫福達流量計，用于精密的連續或間斷的測量管道中液體的流量或瞬間流量，適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量，微小流量即可準確計量。

2.XALD系列圓齒輪流量計工作原理與結構

流量計腔體內有一對互相嚙合的齒輪作為轉子，兩個齒輪與腔體可以分別構成一個固定的體積，稱為標準容積、流量就是通過計算一定時間內來流通過標準容積的個數來計量。

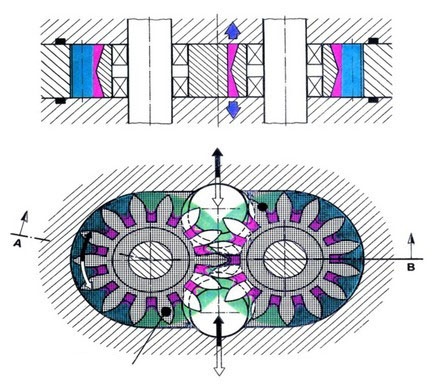

齒輪流量計結構原理圖

3.XALD系列圓齒輪流量計特點

·流量測量與流體的流動狀態無關；

·粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此被測介質的粘度愈大，泄漏誤差你愈小，對測量愈有利。

·齒輪流量計計量精度高，適用于高粘度介質流量和測量，但不適用于含有固體顆粒的流體，需加裝過濾器。如介質中夾雜有氣體，也會引起測量誤差。

·體積小、重量輕、運行時振動噪聲小，可測量粘度高達10000pa.s的流體。計量精度為0.5級、0.2級。測量范圍寬最高可達50：1

·有通用型、高壓型、食品型等多種，適用于各種清潔液體的微小流量測量。

4.XALD系列圓齒輪流量計技術參數

（一）儀表參數

（二）使用環境

溫度-20℃～+50℃ 濕度5%～95% 氣壓85kpa～106kpa

（三）電氣指標

1.供電：內電源3.6V鋰電池，功耗＜1mw；外電源12VDC～24VDC,功耗＜2w；

2.輸出方式：脈沖、電流、RS485Mudbus 、Hart協議等；

外形尺寸

5.XALD系列圓齒輪流量計安裝方式

任意方向、前段無需直管段。如有雜質，需加裝過濾器

6.XALD系列圓齒輪流量計型號編碼
