                    電磁流量計的原理

電磁流量計的工作原理如下：

1．1數學物理模型

電磁流量計的工作原理基于法拉第電磁感應法律。當一個導體在磁場場內運動時，在與磁場方向、運動方向相互垂直方向的導體兩端，會產生感應電動勢。電動勢的大小與導體運動速度和磁場的磁感應強度大小成正比。

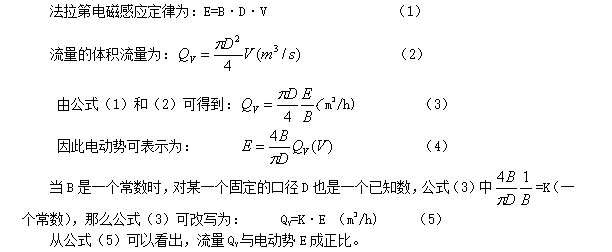

如圖一，當導電流體以平均流速V（m/s）通過裝有一對測量電極的一根內徑為D（m）的絕緣導管內流動時，該管道處于一個均勻的磁感應強度為B（T）的磁場中，那么在一對電極上就會產生感應電動勢E（V），它的方向垂直于磁場和流體的方向。

 2.2轉換器電路結構

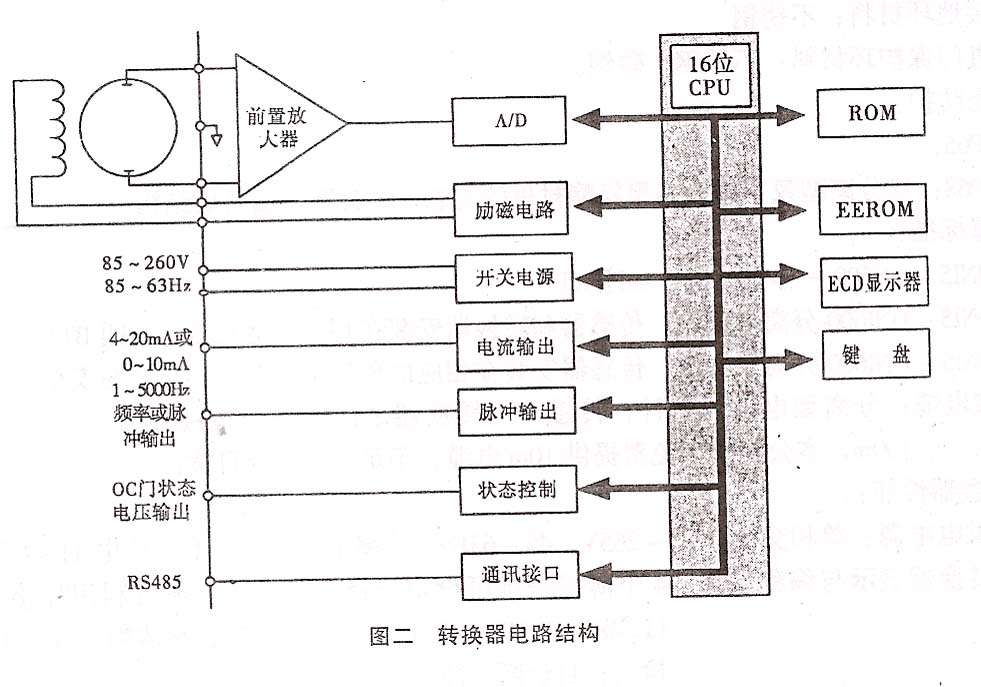

電磁流量轉換器一方面向電磁流量傳感器勵磁線圈提供穩定的勵磁電流,以達到B是一個常數,同時把傳感器感應的電動勢放大\轉換成標準的電流信號或頻率信號,便于流量的顯示,控制與調節.圖二所示為轉換器電路結構。
