液體渦輪流量計
安裝使用說明書
目 錄
一、概述----------------------------------------------------1
二、XALWGY基本型渦輪流量傳感器-----------------1
三、XALWGYA型渦輪流量變送器---------------------3
四、XALWGYB型現場顯示渦輪流量計---------------5
本產品依據JB/T9246-1999機械行業標準設計制造
一、XALWGY渦輪流量計概述
1、XALWGY型渦輪流量傳感器（以下簡稱傳感器）可測量液體的流量。傳感器具有準確度高、壽命長、操作維護簡單等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，該流量計是節能的理想儀表。
2、傳感器適用于測量與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉A1203、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。
3、傳感器適用于在工作溫度下粘度小于5×10-6m2/s的介質，對于大于5×10-6m2/s的液體，要對傳感器進行實液標定后使用。

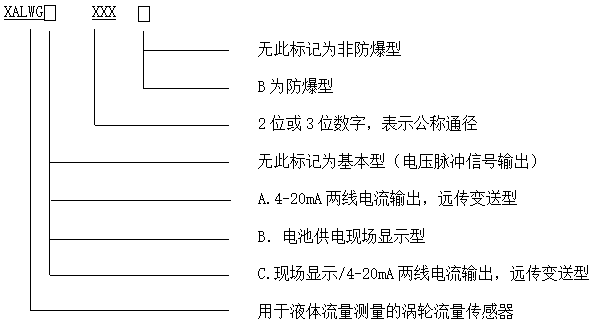

4、傳感器的型號規定
5、如用戶需用特殊型式的傳感器，可協商訂貨，需防爆型傳感器時，在訂貨中加以說明
二、XALWGY基本型渦輪流量傳感器
1、工作原理
被測液體流經傳感器時，傳感器內葉輪借助于液體的動能而旋轉。此時，葉輪葉片使檢出裝置中的磁路磁阻發生周期性變化，因而在檢出線圈兩端就感應出頻率與流量成正比的電脈沖信號，經放大器放大后遠傳輸出。
在測量范圍內，傳感器的流量脈沖頻率與體積流量成正比，這個比值即為儀表系數。用K表示。
式中：
f—流量信號頻率（Hz）
Q—體積流量（m3/h或L/h）
N—脈沖數
V—體積總量（m3或L）
每臺傳感器的儀表系數由制造廠填寫在檢定證書中。K值設入配套的顯示儀表中，便可顯示出瞬時流量和體積總量。
2、XALWGY渦輪流量計主要技術參數
2.1、基本參數：見表一
2.2、介質溫度：-20~+120℃
產品型號
| 公稱通徑 （mm） | 流量范圍 （m3/h） | 最大工作 壓力（MPa） | 安裝 形式 | 準確度 |
XALWGY-4
| 4 | 0.04~0.25 | 6.3 | 螺紋 | 0.5-1 |
XALWGY-6
| 6 | 0.1~0.6 | 6.3 | 螺紋 | 0.5-1 |
XALWGY-10
| 10 | 0.2~1.2 | 6.3 | 螺紋 | 0.5-1 |
XALWGY-15
| 15 | 0.6~6 | 6.3 | 螺紋 卡箍 法蘭 | 0.5-1 |
XALWGY-20
| 20 | 0.8~8 | 6.3 | 螺紋 卡箍 法蘭 | 0.5-1 |
XALWGY-25
| 25 | 1~10 | 6.3 | 螺紋 卡箍 法蘭 | 0.5-1 |
XALWGY-32
| 32 | 1.5-15 | 6.3 | 螺紋 卡箍 法蘭 | 0.5-1 |
XALWGY-40
| 40 | 2~20 | 6.3 | 螺紋 卡箍 法蘭 | 0.5-1 |
XALWGY-50
| 50 | 4~40 | 2.5 | 螺紋 卡箍 法蘭 | 0.5-1 |
XALWGY-65
| 65 | 5-50 | 2.5 | 法蘭 | 0.5-1 |
XALWGY-80
| 80 | 10~100 | 2.5 | 法蘭 | 0.5-1 |
XALWGY-100
| 100 | 20~200 | 2.5 | 法蘭 | 0.5-1 |
XALWGY-150
| 150 | 30~300 | 2.5 | 法蘭 | 0.5-1 |
XALWGY-200
| 200 | 80~800 | 2.5 | 法蘭 | 0.5-1 |
2.3、環境溫度：-20~+50℃
2.4、供電電源：電壓：12V+10%，電流：≤10mA
2.5、輸出電壓幅值：高電平≥8V,低電平≤0.8V。
2.6、傳輸距離：傳感器至顯示儀表的距離可達1000m
3、XALWGY渦輪流量計結構與安裝
3.1、結構

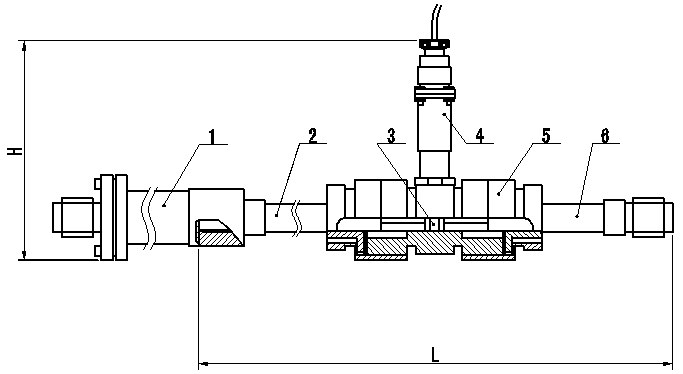

1.過濾器 2.前直管段 3.葉輪 4.前置放大器 5.殼體 6.后直管段
圖（一） XALWGY—4～10傳感器結構及安裝尺寸示意圖

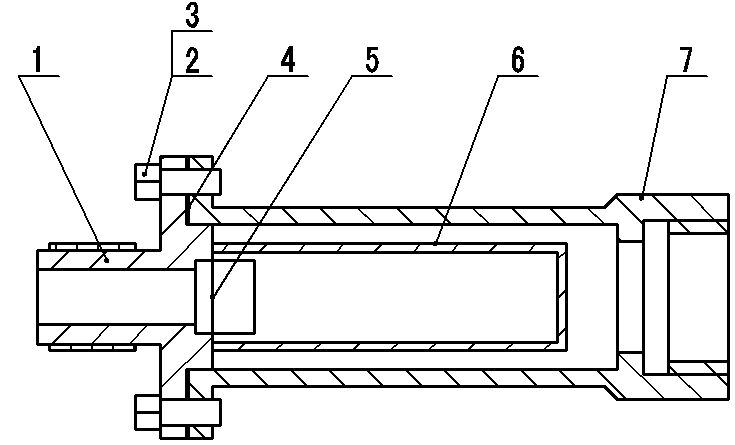

1. 壓緊圈 2.螺栓4×14 3.墊圈 4.密封墊圈
5.鋼絲1Cr18Ni9Ti-0.8×2.5 6.過濾網 7.座
過濾器結構圖

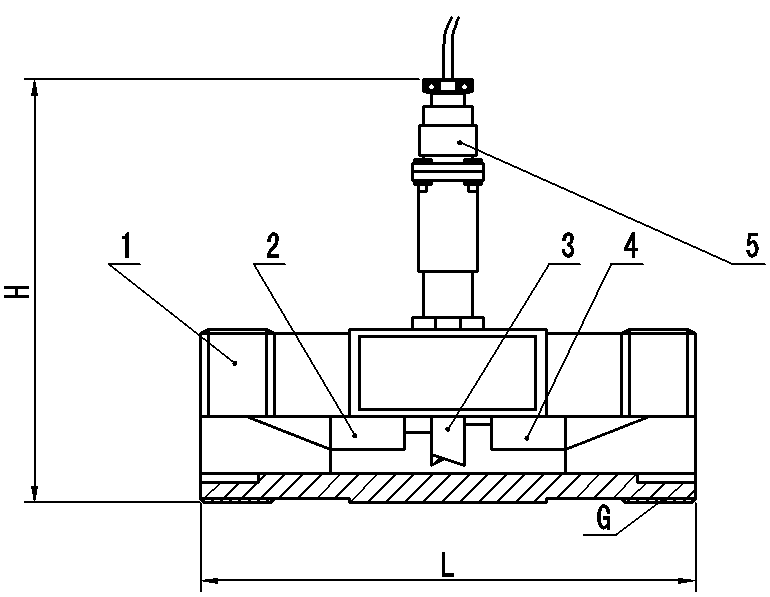

1. 殼體 2．前導向件 3．葉輪 4．后導向件 5．前置放大器
圖（二） XALWGY—15～40傳感器結構及安裝尺寸示意圖
3.2、安裝

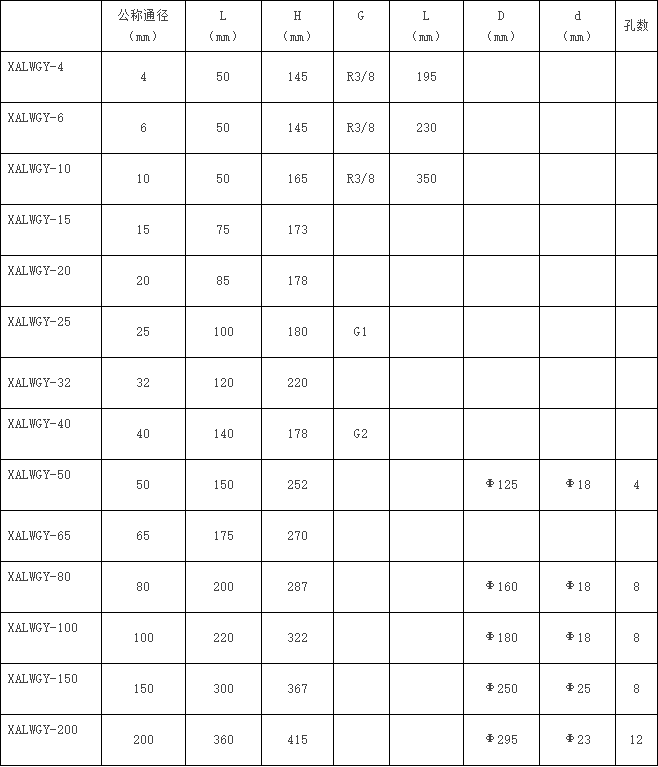

3.2.1傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接，安裝尺寸見表2.
表二
3.2.2傳感器可水平、垂直安裝。垂直安裝時流體方向必須向上。液體應充滿管道，不得有氣泡。
3.2.3安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，傳感器上游端至少應有20倍公稱通徑長度的直管段，下游應不少于5倍公稱通徑的直管段。
3.2.4傳感器應遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。
3.2.5為了檢修時不致影響液體的正常輸送，建議在傳感器的安裝處，安裝旁通管道。（如圖四）

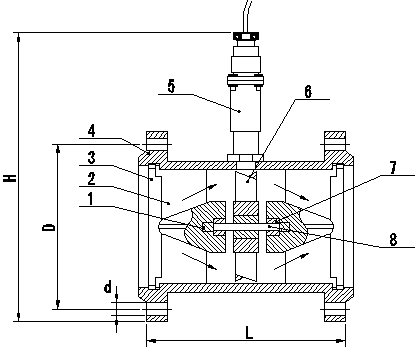

1. 球軸承 2．前導向件 3．漲圈 4．殼體
5．前置放大器 6．葉輪 7．軸承 8．軸
圖（三） XALWGY—50～200傳感器結構及安裝尺寸示意圖

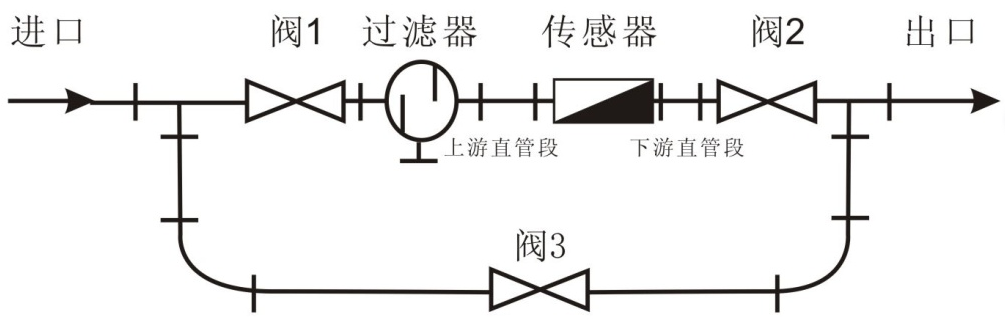

圖（四）傳感器安裝示意圖
3.2.6傳感器露天安裝時，請做好放大器及插頭處的防水處理。
3.2.7傳感器與顯示儀表的接線，如圖五所示。
4、XALWGY渦輪流量計使用和維護
使用注意事項
4.1使用時，應保持被測液體清潔，不含纖維和顆粒雜質。
4.2傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門，嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。
4.3傳感器的維護周期一般為半年、檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時請看好導向件及葉輪的位置關系。
4.4傳感器不用時，應清凈內部液體，且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存。
4.5配用的過濾器應定期清洗，不用時，應清凈內部的液體，同傳感器一樣，加防塵套，置于干燥處保存。
5、保修期限
5.1、在用戶遵守說明書的規定進行保管和使用的情況下，從制造廠發貨日起一年內，傳感器制造不良以致不能正常工作時，制造廠可免費修理。
5.2、傳感器的維護周期不應超過半年。
6、開箱注意事項
6.1、開箱后，按裝箱單檢查文件和附件是否齊金。
6.2、觀察傳感器是否有因運輸而產生損壞等現象，以便妥善處理。
6.3、望用戶妥善保存“檢定證書”切勿丟失，否則無法設定儀表系數！

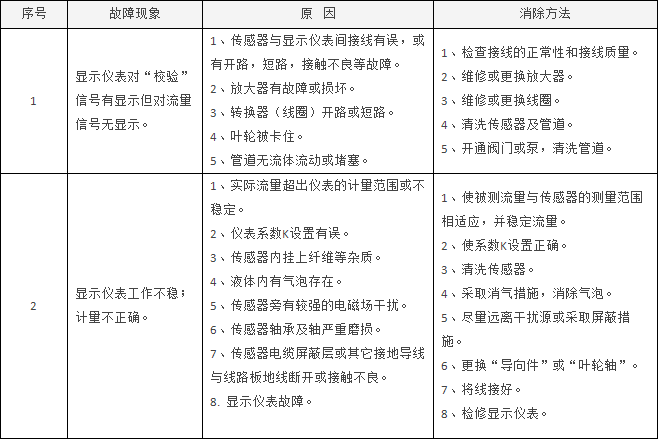

表3 傳感器可能產生的一般故障及消除方法
三、XALWGY—A型渦輪流量變送器
XALWGYA型渦輪流量變送器是在LWGY基本型渦輪流量傳感器的基礎上增加了4-20mA
兩線制電流變送功能，特別適合于與工控機，DCS等計算機控制系統配合使用。
本變送器各口徑的流量測量范圍，傳感器結構尺寸，安裝方法，維護等內容請閱讀本說明書第二部分“XALWGY基本型渦輪流量傳感器”
流量計算公式：
式中：Q—實測流量，m3/h
QF—流量測量上限值，m3/h，見表達1
I—電流輸出,mA
變送器供電電壓：24V，（12V-30V）
供電電壓與負載電阻關系：
式中：RLMAX—最大載電阻，Ω
U—供電電壓，V
變送器接線：紅線—24V+
黑線—0V

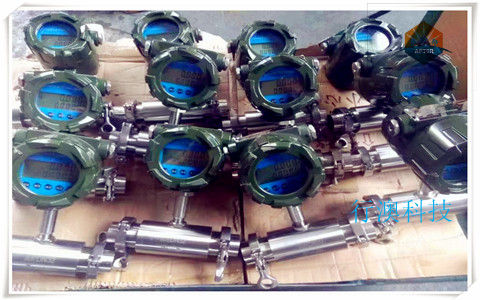

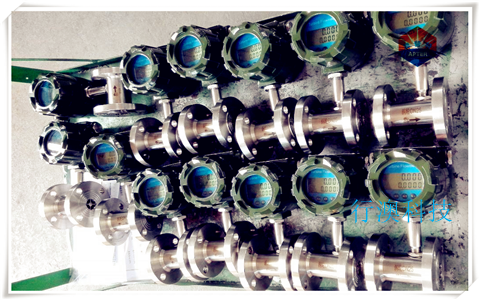

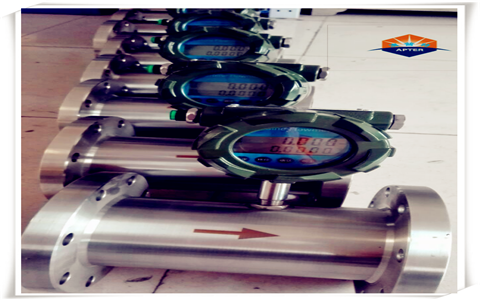

四、XALWGY—B型現場顯示渦輪流量計
XALWGYB型現場顯示渦輪流量計是在LWGY基本型渦輪流量傳感器的基礎上，采用電池供電，增加了現場顯示功能。該流量計是采用先進的超低功耗單片微機技術研制的傳感器與顯示積算一體化的新型流量測量?jī)x表。與傳統的渦輪流量傳感器配二次儀表組成的測量系統相比，它具有體積小、重量輕、顯示讀數直觀、清晰、可靠性高、不受外界電源影響、抗雷擊、成套成本低等明顯優點。可廣泛應用于石油、化工、輕工、食品等行業的液體流量測量。本產品性能優越，達到國際同類產品的先進水平。
本流量計各口徑的流量測量范圍，傳感器結構尺寸，安裝方法，維護等內容請閱讀本說明書第二部分XALWGY基本型渦輪流量傳感器。
1、功能
1.1 顯示功能
累積流量和瞬時流量。

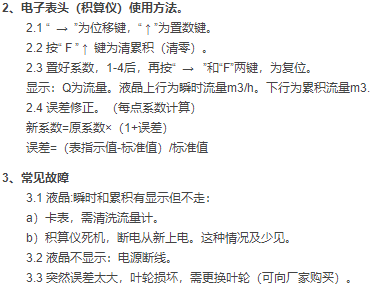

1.2 操作
同時按“ → ”和“F”兩鍵，液晶顯示第一點系數。（為10%流量系數），然后依次按“F”鍵，液晶顯示2、3、4。其中2為50%流量系數，3為100%流量系數，4為4-20mA最大流量。
1.3 液晶顯示的每點系數
上行為該點的脈沖數/秒，下行為該點的脈沖數/立方米。
1.4 電源
現場指示為3.6V，防爆鋰電池。遠傳24V（4-20mA）引出接線。
紅為正數，藍為負數。
