詳細介紹

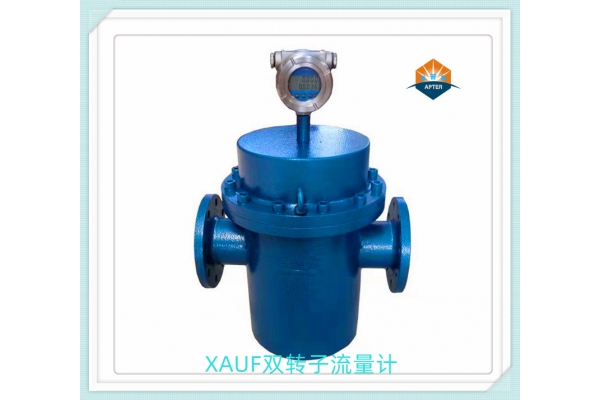

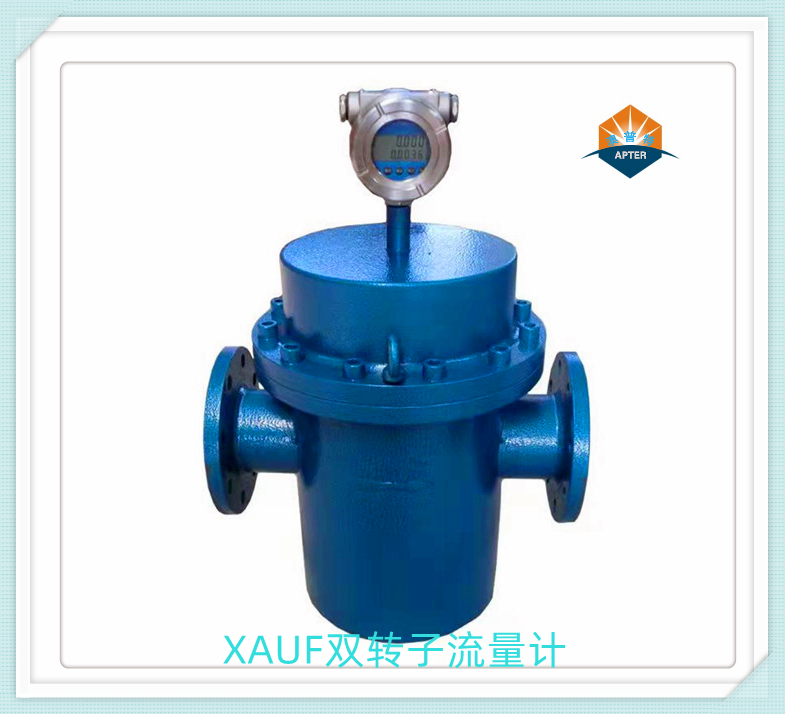

XAUF雙轉子流量計
1.XAUF雙轉子流量計概述：
UF雙轉子流量計（以下簡稱流量計）也稱雙螺桿流量計，容積式流量計一種。一對螺旋轉子是計量腔體內唯一的運動體，起到分割、測算、運送和排泄被測液體的作用。該型號流量計在結構上增加了定位齒輪，使兩只轉子間在轉動時達到彼此互不接觸。工作時運轉平穩、噪音低、磨損少、準確度高，粘度適應性強，可以允許被測液體中的微細顆粒通過，從而不易卡表。
2.XAUF雙轉子流量計特點：
·適用于稀油、輕質油、稠油、含沙量大、含水量大的原油，被測量液體的粘度范圍大。
·流量計通過的液體流量最大流量是同等通徑普通容積表的二倍左右。
·使用壽命長，準確度高，可靠性強。
·壓力損失極小。
·有機械計數器、電子計數器二種，多種輸出可供選擇。如脈沖、當量、4-20MA、RS485、Hart協議等
·本安防爆IaⅡCT4（本質安全型）；隔爆dⅡBT4（隔爆型）；防護IP68。
3.XAUF雙轉子流量計工作原理：
如下圖所示，該流量計通過一對回轉的特殊螺旋轉子，直接測量液體流量的容積。
流量計對流體流量的測定是在計量腔體內完成的。一對螺旋轉子在液體的壓力下轉動，轉子與計量腔壁間形成的封閉空間（圖陰影部分）每回轉一次排出8倍陰影體積。因此根據這一流量關系，只要計算轉子回轉的次數，即可計算出流量累積量，根據每秒轉動的次數，即可計算出瞬時流量。
4.XAUF雙轉子流量計主要技術參數;
公稱通徑 | 15～400 |
準確度 | 0.1、0.2、0.5級 |
壓力損失 | 0～1000mpas＜80kpa |
工作壓力 | 1.6、2.5、4.0、6.3、10、16、20、42MPa |
溫度范圍 | -40℃～+80℃、-40℃～+150℃、-40℃～+250℃、-40℃～+350℃ |
介質粘度 | 0.1～10000mpa.s |
環境條件 | 溫度-30℃～+70℃ 濕度5%～95% 氣壓86kpa～106kpa |
連接法蘭 | 國標，另可按用戶指定法蘭標準制造 |
防爆等級 | 本安laII CT4,隔爆dII BT4 |
5.XAUF雙轉子流量計流量范圍
公稱通徑 （mm） | 流量范圍m3/h | ||
精度0.5級 | 精度0.2級 | 精度0.1級 | |
15 | 0.6～3 | 1～3 | |
25 | 1.5～9 | 2～6 | |
40 | 4～20 | 6～18 | 9～18 |
50 | 6～36 | 10～30 | 15～30 |
80 | 10～80 | 20～70 | 30～60 |
100 | 20～120 | 30～100 | 45～90 |
150 | 40～250 | 80～240 | 100～200 |
200 | 60～400 | 120～360 | 160～320 |
250 | 100～600 | 180～540 | 240～480 |
300 | 150～900 | 240～720 | 300～600 |
400 | 300～1600 | 500～1500 | 600～1200 |
6.XAUF雙轉子流量計結構：
轉子結構
| 內膽
|
雙轉子變送器及智能表頭結構
| |
7.XAUF雙轉子流量計外形尺寸及安裝：
安裝尺寸
公稱通徑 （mm） | 法蘭間距L | 總高 | 中心高 | 安裝方式 |
H | M | |||
15 | 200 | 280 | 70 | 臥式 |
25 | 250 | 350 | 80 | 臥式 |
40 | 300 | 500 | 80 | 臥式 |
50 | 380 | 500 | 80 | 臥式 |
80 | 400 | 700 | 154 | 臥式、立式 |
100 | 450 | 740 | 190 | 臥式、立式 |
150 | 650 | 840 | 220 | 臥式、立式 |
200 | 700 | 1180 | 450 | 臥式、立式 |
250 | 1000 | 1210 | 500 | 臥式、立式 |
300 | 1000 | 1460 | 640 | 臥式、立式 |
400 | 1200 | 1700 | 700 | 臥式、立式 |
8.XAUF雙轉子流量計安裝方式：
常見安裝方式為水平式安裝。也可立式安裝。一般無需直管段。需安裝過濾器。如介質混有氣體，應安裝消氣過濾器?；蜻^濾器加消氣器。也應安裝旁通，以便維修之便。
△P=P壓力表1-P壓力表2 △P≥0.07MPA時，需清洗過濾器
XAUF雙轉子流量計型號表示方法
△P=P壓力表1-P壓力表2 △P≥0.07MPA時，需清洗過濾器
XAUF雙轉子流量計型號表示方法
